Co to jest impedancja pętli zwarcia?
Impedancja pętli zwarcia (IPZ) odgrywa kluczową rolę w funkcjonowaniu obwodów elektrycznych. Jest to suma rezystancji oraz reaktancji, a w jej skład wchodzą elementy takie jak:
- przewód fazowy,
- punkt zwarcia,
- przewód ochronny (PE) lub neutralny (N),
- który dostarcza prąd z powrotem do źródła zasilania.
W momencie wystąpienia zwarcia, wartość impedancji pętli ma znaczący wpływ na natężenie prądu zwarciowego. To z kolei przekłada się na skuteczność systemów zabezpieczeń, mających na celu ochronę przed tego rodzaju incydentami. Wysoka impedancja pętli może ograniczyć przepływ prądu zwarciowego, co negatywnie wpływa na jakość ochrony przed zagrożeniem związanym z zwarciami. Dlatego pomiar IPZ jest kluczowy dla zapewnienia bezpieczeństwa oraz efektywności elektrycznych instalacji. Pozwala on na wczesne wykrywanie potencjalnych awarii. Warto zauważyć, że wartości impedancji pętli zwarcia mogą się różnić w różnych układach sieci elektrycznych, co podkreśla znaczenie ich znajomości w kontekście obowiązujących norm i regulacji dotyczących instalacji elektrycznych.
Dlaczego pomiar impedancji pętli zwarcia jest ważny?
Pomiar impedancji pętli zwarcia odgrywa niezwykle ważną rolę w zapewnieniu bezpieczeństwa instalacji elektrycznych. Dzięki niemu możemy skutecznie chronić się przed zagrożeniami, takimi jak:
- porażenie prądem,
- pożary.
Tego rodzaju pomiary pozwalają ustalić, czy prąd zwarciowy (Ik) osiągnie właściwy poziom, co jest kluczowe dla terminowego uruchomienia zabezpieczeń, takich jak wyłączniki nadprądowe czy bezpieczniki. Wysoka impedancja pętli zwarcia może bowiem zakłócić ich prawidłowe działanie, co z kolei zwiększa ryzyko dla użytkowników. Regularne kontrole stanu instalacji elektrycznych są niezbędne, aby ocenić efektywność zastosowanych rozwiązań ochronnych, w tym systemów uziemiających.
Użycie mierników IPZ do wykonywania pomiaru impedancji pętli zwarcia stanowi istotny element audytów energetycznych. Dostarcza to nie tylko cennych danych, które mogą być potrzebne podczas planowania przyszłych modernizacji, ale także pomaga w utrzymaniu zgodności z obowiązującymi normami bezpieczeństwa elektrycznego. Co więcej, przestrzeganie przepisów prawnych w zakresie regularnych pomiarów jest kluczowe dla zapewnienia bezpieczeństwa w naszym otoczeniu.
Jakie są obowiązujące przepisy dotyczące pomiaru IPZ?
Przepisy dotyczące pomiaru impedancji pętli zwarcia (IPZ) znajdują się w Ustawie Prawo Budowlane oraz w normach PN-HD 60364-6 i PN-HD 60364-4-41:2017-09. Zgodnie z tą ustawą, pomiary IPZ muszą być przeprowadzane w następujących sytuacjach:
- podczas regularnych inspekcji budynków,
- po każdej modyfikacji czy remoncie instalacji elektrycznych,
- w sytuacjach, gdy istnieje podejrzenie awarii.
Pomiary te są niezwykle istotne dla oceny stanu technicznego instalacji oraz ich zdolności do bezpiecznego użytku. Normy określają wymagane wartości impedancji pętli zwarcia oraz warunki, które muszą być spełnione, aby zasilanie mogło zostać automatycznie wyłączone. Tego rodzaju regulacje mają kluczowe znaczenie dla zapewnienia bezpieczeństwa użytkowników. Systematyczne wykonywanie pomiarów umożliwia efektywne monitorowanie stanu instalacji elektrycznych, co z kolei pomaga unikać ewentualnych awarii i zwiększa ogólne bezpieczeństwo obiektów. Dzięki tym działaniom można lepiej chronić zarówno infrastrukturę, jak i osoby z niej korzystające.
Jak oblicza się impendancję pętli zwarcia?
Obliczenia impedancji pętli zwarcia (IPZ) można zrealizować na dwa sposoby: teoretycznie lub poprzez pomiar. W pierwszym przypadku korzysta się z formuły:
Zs = Uo / Ia,
gdzie:
- Zs oznacza impedancję pętli zwarcia,
- Uo to napięcie znamionowe (na przykład 230 V),
- Ia to prąd zwarciowy, niezbędny dla poprawnego działania zabezpieczeń w określonym czasie.
Różnorodne elementy pętli, takie jak rezystancja przewodów, impedancja uzwojeń transformatora oraz połączenia i złączki, są brane pod uwagę w takich obliczeniach. Ważne jest także, aby uwzględnić warunki, w jakich przeprowadza się pomiary.
Zbyt wysoka impedancja może ograniczać skuteczność systemów ochronnych, co niesie ze sobą ryzyko poważnych zagrożeń, takich jak porażenie prądem elektrycznym czy nawet pożary. W instalacjach zabezpieczonych różnicówką, precyzyjne obliczenia IPZ stają się szczególnie istotne.
Tego rodzaju systemy muszą bowiem spełniać surowsze normy jakościowe, aby zapewnić odpowiedni poziom bezpieczeństwa. Do pomiaru impedancji pętli zwarcia wykorzystuje się specjalistyczne urządzenia pomiarowe, które pozwalają uzyskać precyzyjne wyniki, biorąc pod uwagę potencjalne błędy oraz różnice w przewodnikach i izolacji.
Jakie są wartości maksymalne dopuszczalnej impedancji pętli zwarcia dla układów B20?
Dla wyłączników klasy B, których prąd znamionowy wynosi 20 A, maksymalna dopuszczalna impedancja pętli zwarcia wynosi 2,3 omy. To istotny parametr, ponieważ umożliwia skuteczne odcięcie zasilania w razie wystąpienia zwarcia. W przypadku prądu o natężeniu 60 A, co prowadzi do natychmiastowego wyłączenia, impedancja pętli zwarcia Z L-N musi być niższa od 2,3 omy, a optymalnie powinno to być w granicach 1,53 omy.
Niskie wartości impedancji odgrywają kluczową rolę w zapewnieniu bezpieczeństwa instalacji elektrycznych, bowiem wspierają prawidłowe funkcjonowanie wyłączników nadprądowych, a także minimalizują ryzyko:
- uszkodzeń,
- zagrożeń pożarowych,
- porażeń prądem.
Czas reakcji przy zwarciach jest niezwykle istotny dla efektywności ochrony technicznej. Regularne pomiary impedancji pętli zwarcia są niezwykle ważne, ponieważ pozwalają na kontrolę zgodności z aktualnymi przepisami i normami, co w efekcie zwiększa bezpieczeństwo wszystkich użytkowników.

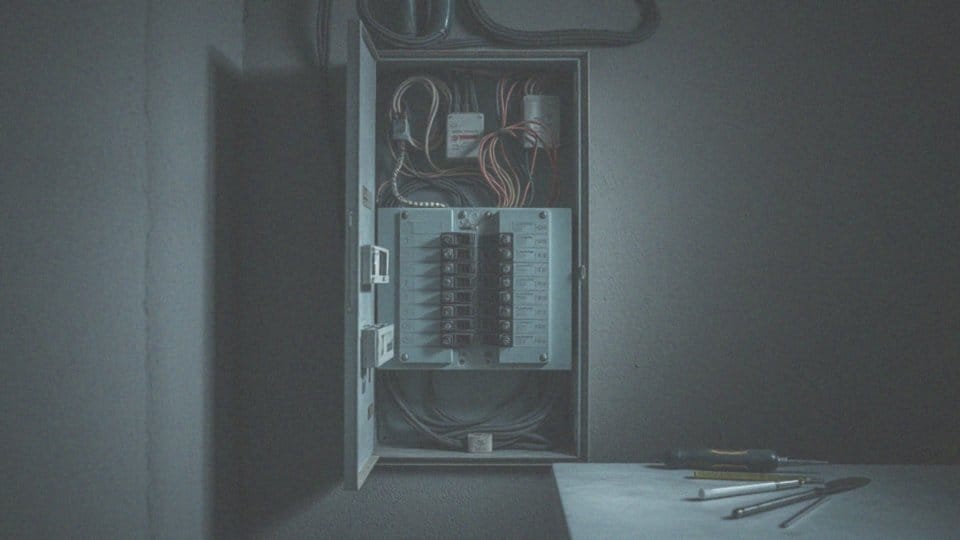

Jakie są skutki wysokiej impedancji pętli zwarcia?
Wysoka impedancja pętli zwarcia może znacząco osłabić zdolność do odcięcia zasilania w sytuacjach awaryjnych. Kiedy wartość impedancji jest zbyt duża, prąd zwarciowy nie jest w stanie osiągnąć odpowiedniego poziomu, co uniemożliwia efektywne działanie zabezpieczeń, takich jak bezpieczniki czy wyłączniki nadprądowe. W konsekwencji czas reakcji na zwarcie się wydłuża, potęgując ryzyko groźnych skutków, w tym:
- porażeń elektrycznych,
- pożarów,
- poważnych uszkodzeń instalacji,
- wybuchów.
Co więcej, wysoka impedancja zwiększa napięcie dotykowe, co stwarza zagrożenie dla osób znajdujących się w pobliżu uszkodzonego sprzętu. Nieprzestrzeganie norm dotyczących automatycznego wyłączenia zasilania (SWZ) stanowi poważne ryzyko dla bezpieczeństwa zarówno obiektów, jak i ich użytkowników. Dlatego kontrola impedancji pętli zwarcia jest niezbędna, aby zapewnić skuteczną ochronę przed porażeniem oraz ograniczyć ryzyko awarii w instalacjach elektrycznych.
Jakie są konsekwencje niedostatecznej impedancji pętli zwarcia?
Niedostateczna impedancja pętli zwarcia może skutkować znacznym wzrostem prądu zwarciowego, co ma istotne konsekwencje dla bezpieczeństwa instalacji elektrycznych. Kiedy dochodzi do poważnego zwarcia, intensywny prąd ma potencjał, aby uszkodzić, a nawet zniszczyć wyłączniki i bezpieczniki, co niesie ryzyko pożaru oraz zagraża zarówno delikatnym urządzeniom, jak i osobom w pobliżu.
Zbyt niska impedancja zwiększa także prawdopodobieństwo wystąpienia niebezpiecznych wyładowań łukowych, które pojawiają się w wyniku dramatycznego wzrostu prądu podczas zwarcia. Dodatkowo, istnieje ryzyko, że zabezpieczenia nie będą w stanie zareagować w odpowiednim czasie, co może prowadzić do poważnych wypadków.
Fluktuacje napięcia oraz impulsy zwarciowe mogą wyrządzić szkody w wrażliwych urządzeniach elektronicznych, a to z kolei generuje duże straty finansowe. Niska impedancja podważa zaufanie do systemów ochronnych, które odgrywają kluczową rolę w codziennym korzystaniu z instalacji elektrycznych.
Dlatego regularne pomiary impedancji pętli zwarcia są niezwykle istotne, by zapewnić bezpieczeństwo i ochronę przed szkodliwymi skutkami ewentualnych zwarć.
Jakie są zalety niskiej impedancji pętli zwarcia?
Niska impedancja pętli zwarcia (IPZ) to kluczowy element, który oferuje szereg korzyści dla bezpieczeństwa systemów elektroenergetycznych.
- gwarantuje, że w przypadku zwarcia zasilanie zostanie wyłączone błyskawicznie,
- znacząco obniża zagrożenie porażeniem elektrycznym,
- zapobiega uszkodzeniom sprzętu i pożarom,
- wpływa na efektywność zabezpieczeń nadprądowych, np. wyłączników B20, które mogą zareagować w odpowiednim momencie,
- sprzyja selektywności zabezpieczeń, co oznacza, że w sytuacji awarii wyłączany jest tylko problematyczny obwód, podczas gdy inne mogą kontynuować pracę.
Taki mechanizm pozwala na ciągłe zasilanie i minimalizację zakłóceń w funkcjonowaniu pozostałych urządzeń. Warto również dodać, że niska impedancja zmniejsza ryzyko wystąpienia niebezpiecznych napięć dotykowych, które mogą stanowić zagrożenie dla osób znajdujących się w pobliżu uszkodzonej instalacji. Aby skutecznie zapobiegać zwarciom i ich skutkom, kluczowe jest przeprowadzanie regularnych pomiarów impedancji pętli zwarcia. Równie istotne jest dostosowanie instalacji do obowiązujących norm. Utrzymanie niskiej wartości impedancji pętli zwarcia to fundamentalny aspekt zarządzania bezpieczeństwem instalacji elektrycznych, co podkreśla jej znaczenie w codziennym użytkowaniu energii elektrycznej.

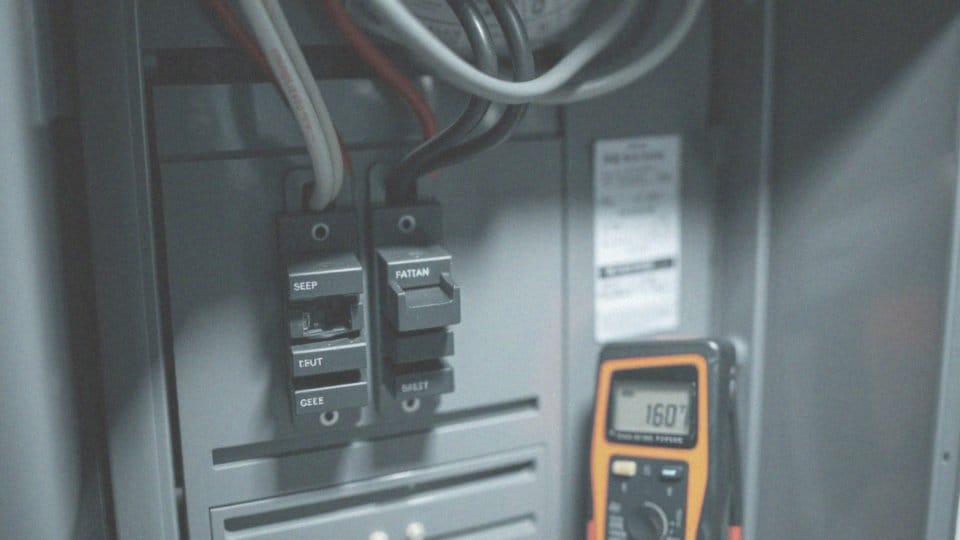

Jakie są normy dotyczące czasu samoczynnego wyłączenia zasilania?
Norma PN-HD 60364-4-41 precyzuje maksymalne okresy, w jakich powinno nastąpić samoczynne wyłączenie zasilania, co ma zasadnicze znaczenie dla bezpieczeństwa elektrycznego. Czas ten uzależniony jest od rodzaju układu sieci, takiego jak:
- TN,
- TT,
- IT,
oraz od napięcia systemu. Na przykład, w przypadku układu TN przy napięciu 230 V, standardowy czas wynosi zazwyczaj 0,4 sekundy. W obwodach oświetleniowych w budynkach mieszkalnych, czas ten można skrócić do zaledwie 0,2 sekundy. Normy te mają na celu ochronę użytkowników przed niebezpieczeństwem porażenia prądem i innymi potencjalnymi zagrożeniami. Odpowiednie ustawienie czasu wyłączenia zasilania jest kluczowe, aby skutecznie zabezpieczyć ludzi w momencie zwarcia lub awarii. Niezastosowanie się do tych wytycznych zwiększa ryzyko zarówno dla instalacji, jak i dla tych, którzy korzystają z energii elektrycznej.
Dlatego regularne pomiary i monitoring tych parametrów są niezbędne, by mieć pewność, że zasilanie zostanie odłączone w odpowiednim momencie. Takie działania znacząco podnoszą efektywność systemów zabezpieczeń w instalacjach elektrycznych.
Jakie znaczenie ma skuteczność działania zabezpieczeń?
Zabezpieczenia w systemach elektrycznych odgrywają niezwykle istotną rolę w ochronie przed porażeniem elektrycznym oraz przeciążeniem. Kluczowymi składnikami tych mechanizmów są:
- wyłączniki nadprądowe,
- bezpieczniki.
Muszą one działać błyskawicznie, gdy dochodzi do zwarcia. Aby zapewnić ich maksymalną efektywność, niezwykle ważny jest odpowiedni ich dobór oraz systematyczne kontrole. W ramach tych przeglądów powinno się także przeprowadzać pomiary impedancji pętli zwarcia, która znacząco wpływa na wartość prądu zwarciowego. Zbyt wysoka impedancja może skutkować niskim prądem zwarciowym, co wydłuża czas wyłączenia zasilania, a to z kolei zwiększa ryzyko poważnych incydentów, jak pożar czy porażenie prądem.
Dlatego rutynowe kontrole stanu technicznego oraz pomiary impedancji powinny stać się standardem. Dzięki temu zabezpieczenia będą działać bardziej skutecznie. Warto również pamiętać o przestrzeganiu obowiązujących norm dotyczących impedancji pętli zwarcia, co jest kluczowe dla bezpieczeństwa naszych systemów elektrycznych. Tylko zapewniając prawidłowe funkcjonowanie zabezpieczeń, możemy znacząco ograniczyć ryzyko awarii oraz chronić użytkowników przed niebezpieczeństwem.
Jakie są różnice w impedancji pętli zwarcia dla różnych układów sieci?
Różnice w impedancji pętli zwarcia w różnych konfiguracjach sieci elektrycznych, takich jak TN, TT i IT, odgrywają istotną rolę w kwestii bezpieczeństwa instalacji. W systemie TN impedancja pętli zwarcia cechuje się najniższymi wartościami, co pozwala na szybkie i efektywne odłączenie zasilania w razie awarii. To znacząco podnosi poziom ochrony użytkowników.
Z kolei w układzie TT impedancja jest wyższa z uwagi na wykorzystanie uziomów oraz różnych źródeł zasilania. W rezultacie prąd zwarciowy może być na tyle niski, że ogranicza skuteczność zabezpieczeń, takich jak bezpieczniki. Dlatego tak ważne jest, aby instalacje TT były starannie projektowane i regularnie kontrolowane.
Natomiast w systemie IT zastosowanie izolowanego punktu neutralnego sprawia, że impedancja pętli zwarcia jeszcze bardziej rośnie. Wymusza to wprowadzenie specjalnych zabezpieczeń, które są przystosowane do radzenia sobie z długotrwałymi zwarciami. W takich przypadkach zapewnienie bezpieczeństwa nabiera szczególnego znaczenia, zwłaszcza w sytuacjach występowania częstych zakłóceń.
Te różnice podkreślają, jak istotne są odpowiednie obliczenia impedancji pętli zwarcia, które powinny być dostosowane do napięcia znamionowego oraz ustawień zabezpieczeń odpowiadających danej konfiguracji sieci. Regularne pomiary impedancji pętli zwarcia oraz ich analiza to kluczowe elementy, które przyczyniają się do bezpieczeństwa w instalacjach elektrycznych.
Jakie czynniki wpływają na wartości impedancji pętli zwarcia w instalacjach elektrycznych?
Impedancja pętli zwarcia (IPZ) w instalacjach elektrycznych zależy od wielu czynników. Kluczowym aspektem jest:
- długość i grubość przewodów, które mają bezpośredni wpływ na rezystancję oraz straty energetyczne,
- materiał, z którego wykonane są przewody, takich jak miedź czy aluminium, ponieważ różne materiały oferują różną przewodność,
- temperatura przewodów, wyższe temperatury prowadzą do wzrostu impedancji,
- impedancja transformatora zasilającego, której wartość jest uzależniona od jego konstrukcji,
- różnorodne połączenia oraz złączki w instalacji, które wprowadzają dodatkową rezystancję.
Dodatkowo, różne typy układów sieci, takie jak TN, TT i IT, wpływają na wartości IPZ. W przypadku sieci TN, zazwyczaj obserwuje się niższe wartości impedancji, co jest korzystne, ponieważ przyspiesza to reakcję systemu na zwarcia. Obecność oraz parametry urządzeń zabezpieczających, takich jak bezpieczniki czy wyłączniki nadprądowe, również mają istotny wpływ na skuteczność całego systemu ochrony. Zbyt wysoka impedancja pętli zwarcia może bowiem opóźnić działanie tych zabezpieczeń, co z kolei zwiększa ryzyko wystąpienia poważnych awarii podczas zwarcia.
Jakie urządzenia służą do pomiaru impedancji pętli zwarcia?
Do pomiaru impedancji pętli zwarcia wykorzystuje się specjalistyczne urządzenia nazywane miernikami impedancji pętli zwarcia, czyli miernikami IPZ. Ich działanie polega na wysyłaniu krótkiego impulsu zwarciowego, a następnie pomiarze spadku napięcia w obwodzie. Na tej podstawie miernik oblicza impedancję pętli zwarcia i przedstawia wynik na wyświetlaczu.
Współczesne mierniki IPZ oferują wiele dodatkowych funkcji, które pozwalają na precyzyjne pomiary, co znacząco podnosi ich rzetelność. Kluczowa jest regularna kalibracja tych urządzeń, ponieważ zapewnia to większą dokładność, co z kolei redukuje ryzyko wystąpienia błędów.
Mierniki te znajdują szerokie zastosowanie w inspekcjach elektrycznych oraz audytach energetycznych, skutecznie wspierając identyfikację potencjalnych problemów w systemach elektrycznych. Skuteczność pomiarów impedancji pętli zwarcia ma ogromne znaczenie dla bezpieczeństwa użytkowników. Prawidłowe korzystanie z tych narzędzi wpływa na komfort oraz bezpieczeństwo wszystkich korzystających z instalacji elektrycznych.
